| مكان المنشأ: | الصين |
|---|---|
| إصدار الشهادات: | ROHS,REACH,UL |
| رقم الموديل: | LM-NG200 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | negotiable |
| تفاصيل التغليف: | معبأة في الكرتون |
| وقت التسليم: | 3 ~ 7 أيام |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 1000000 قطعة / يوم |
| اسم: | وسادة موصلة حرارية عالية الأداء | الجهد Endu Ance: | > 12.0 كيلو فولت / مم |
|---|---|---|---|
| توصيل حراري: | 2.0 واط / عضو الكنيست (1.2 / 1.5 / 3.0 / 4.0 / 5.0 / 6.0 واط / متر كلفن اختياري) | طلب: | جهد عالي ، معدات اتصال / كمبيوتر / تلفزيون بشاشة مسطحة |
| قوة الشد: | 0.31 ميجا باسكال | سماكة: | 0.5-15 مم ، حسب الطلب |
| اللون: | أزرق ، لون مخصص متاح | تواصل استخدام درجة الحرارة: | -40 ~ + 200 درجة |
| إبراز: | الوسادة الموصلة الحرارية عالية الأداء,الوسادة الموصلة الحرارية 0.5 مم,الوسادة الحرارية 0.5 مم |
||

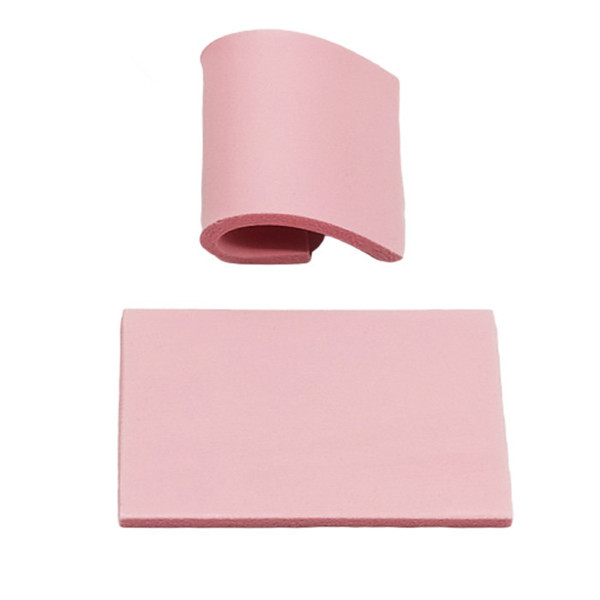

الوسادة الموصلة الحرارية عالية الأداء لخدمات التحكم في السيارات
ميزة:
1. قوة التصاق عالية للأسطح المختلفة أشرطة حساسة للضغط على الوجهين عالية الأداء ، مواد لاصقة من الأكريليك موصلة حراريًا يمكنها تحمل التغيرات الحرارية لفترة طويلة.
2. انضغاطية عالية ، لينة ومرنة.
3. الالتصاق الطبيعي ، لا يوجد لاصق أمامي إضافي للسطح.
4. الموصلية الحرارية الجيدة.
5. الامتثال لمعيار RoHs.
6. الموصلية الحرارية العالية.
7. الامتثال العالي للأسطح غير المستوية في تطبيقات الضغط المنخفض.
التطبيقات
خدمات الكمبيوتر: وحدة المعالجة المركزية ،
بالوعة الحرارة ، وحدات الذاكرة
إضاءة LED ، تلفزيون LCD
الإلكترونيات العسكرية
مزودات الطاقة
خدمات الاتصالات ،
أجهزة لاسلكية
خدمات التحكم في السيارات
الخصائص الفيزيائية
|
الخصائص الفيزيائية |
||||||||
|
العنصر |
طريقة اختبار |
وحدة |
LM-MG120 |
LM-MG200 |
LM-MG300 |
LM-MG400 |
LM-MG500 |
LM-MG600 |
|
اللون |
المرئية |
- |
رمادي/ أبيض |
أزرق |
رمادي/ أزرق |
خفيفة أزرق |
رمادي |
رمادي |
|
سماكة |
ASTM D374 |
مم |
0.3 ~ 15.0 |
0.3 ~ 10.0 |
0.3 ~ 10.0 |
0.3 ~ 5.0 |
0.5 ~ 5.0 |
0.5 ~ 5.0 |
|
كثافة |
ASTM D792 |
ز / سم³ |
2.1 |
2.5 |
3 |
3.24 |
3.32 |
3.43 |
|
صلابة |
ASTM D2240 |
(Shore OO) |
40 ~ 80 |
40 ~ 80 |
40 ~ 80 |
60 ~ 80 |
60 ~ 80 |
60 ~ 80 |
|
قوة الشد |
ASTM D412 |
الآلام والكروب الذهنية |
0.31 |
0.28 |
0.14 |
0.25 |
0.16 |
0.14 |
|
استطالة |
ASTM D412 |
٪ |
100 |
55 |
43 |
35 |
43 |
18 |
|
فقدان الوزن |
@ 150 ℃ 240H |
٪ |
≤0.5٪ |
≤0.3٪ |
≤0.3٪ |
≤0.5٪ |
≤0.5٪ |
≤0.5٪ |
|
درجة حرارة الاستخدام المستمر |
EN344 |
℃ |
-40 ~ + 150 |
-40 ~ + 220 |
-40 ~ + 220 |
-40 ~ 200 |
-40 ~ + 220 |
-40 ~ + 220 |
|
حجم المقاومة |
ASTM D257 |
Ω * سم |
8 × 1012 |
5 × 1012 |
1 × 1012 |
1 × 1013 |
2 × 1013 |
2 × 1013 |
|
الجهد االكهربى قدرة التحمل |
ASTM D149 |
KV / مم |
≥10 |
≥10 |
≥10 |
≥5 |
≥7 |
≥7 |
|
تقييم اللهب |
UL-94 |
- |
V0 |
V0 |
V0 |
V0 |
V0 |
V0 |
|
ثابت العزل الكهربائي |
ASTM D150 |
@ 1 ميجا هرتز |
5.41 |
5.69 |
7 |
6.75 |
7.92 |
7.47 |
|
توصيل حراري |
ASTM D5470 |
W / م * ك |
1.2 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
التكوينات المتاحة: 200 مم * 400 مم ، يمكن توفير حجم محدد وفقًا لمتطلباتك
تفاصيل المنتج
التعبئة والشحن
التعليمات
س 1: ما هي طريقة اختبار الموصلية الحرارية التي تم استخدامها لتحقيق القيم الواردة في أوراق البيانات؟
ج 1: يتم استخدام أداة اختبار تفي بالمواصفات الموضحة
في DRL-III.
Q2: هل يتم تقديم GAP PAD بمادة لاصقة؟
ج 2: حاليًا ، تحتوي جميع مواد GAP PAD على مسامير متأصلة.
Q3: هل إعادة استخدام المادة اللاصقة؟
A3: اعتمادًا على السطح الذي يتم تطبيقه عليه ، إذا تم توخي الحذر ، يمكن إعادة استخدام الضمادة.يجب توخي الحذر عند الإزالة
الوسادة من الألومنيوم أو الأسطح المؤكسدة لتجنب التمزق أو التفريغ.
س 4: ما المقصود بـ "اللزوجة الطبيعية"؟
A4: تتميز خصائص المطاط نفسه بطبقة ملازمة طبيعية ، مع إضافة مادة لاصقة.كما هو الحال مع دعم لاصق
المنتجات ، قد تساعد الأسطح ذات اللصق الطبيعي في عملية التجميع لتثبيت الوسادة مؤقتًا في مكانها أثناء
يتم تجميع التطبيق.على عكس المنتجات المدعمة باللاصق ، فإن اللصق المتأصل ليس له عقوبة حرارية منذ المطاط
نفسها لديها المسار.تختلف قوة المسامير من منتج GAP PAD إلى آخر.
س 5: هل يمكن تغيير موضع GAP PAD مع اللدغة الطبيعية؟
A5: اعتمادًا على المادة التي يتم وضع الضمادة عليها ، يمكن تغيير موضعها في معظم الحالات.يجب توخي الحذر عندما
إزالة الوسادة من الألومنيوم أو الأسطح المؤكسدة لتجنب تمزيق الوسادة أو تفكيكها.الجانب مع المسمار الطبيعي
دائمًا ما يكون من الأسهل تغيير موضعه من الجانب اللاصق.
س 6: هل GAP PAD قابل لإعادة العمل؟
ج 6: اعتمادًا على التطبيق والوسادة المستخدمة ، تمت إعادة صياغة GAP PAD في الماضي.بعض عملائنا هم
تستخدم حاليًا نفس اللوحة لإعادة تجميع تطبيقاتها بعد عمليات الاحتراق وبعد إصلاحات العمل الميداني.ومع ذلك، هذا
متروك لحكم مهندس التصميم فيما إذا كان GAP PAD سيقاوم إعادة الاستخدام أم لا.
Q7: هل ستجعل الحرارة المادة أكثر ليونة؟
ج 7: من -40 درجة مئوية إلى 200 درجة مئوية ، لا يوجد اختلاف كبير في الصلابة لمواد سيليكون GAP PAD وحشوات الفجوة.
س 8: ما هي مدة صلاحية GAP PAD؟
ج 8: مدة الصلاحية لمعظم مواد GAP PAD هي عشر (10) سنوات بعد تاريخ التصنيع.من أجل GAP PAD بمادة لاصقة ، الرف
العمر سنتين (2) من تاريخ الصنع.بعد هذه التواريخ ، يجب أن تكون خصائص اللصق والمادة اللاصقة
معاد توصيفه.إن استقرار مادة GAP PAD على المدى الطويل ليس هو المحدد لعمر التخزين ؛يتعلق التصاق أو
"تقدم العمر" من GAP PAD إلى البطانة.أو في حالة GAP PAD مع مادة لاصقة ، يتم تحديد العمر الافتراضي من خلال كيفية استخدام المادة اللاصقة
الأعمار حتى البطانة القابلة للإزالة.
س 9: كيف يتم إجراء اختبار الاستخراج؟
ج 9: طريقة الاختبار المستخدمة هي طريقة استخراج Soxhlet ؛
Q10: ما هو تحمل سماكة الفوط الخاصة بك؟
A10: سماكة التسامح هي ± 0.2 مم على المواد.
س 11: ما هي الحدود العليا لدرجة حرارة المعالجة لـ GAP PAD وإلى متى يمكن أن يتعرض GAP PAD لها؟
A11: يمكن أن يتعرض GAP PAD بشكل عام لدرجات حرارة معالجة مؤقتة تبلغ 120 درجة مئوية.
بطول 14 مترًا ، والوقت حوالي 10-15 دقيقة.
س 12: هل GAP PAD عازل كهربائيًا؟
ج 12: نعم ، يتم عزل جميع مواد GAP PAD كهربائيًا.ومع ذلك ، ضع في اعتبارك أن GAP PAD مصمم لملء الفجوات وهو كذلك
لا يوصى به للتطبيقات التي يمارس فيها ضغط تصاعد مرتفع على GAP PAD.
س 13: لماذا تعتبر خصائص GAP PAD "رطبة" أو "توافق" أو "توافق" مهمة؟
A13: كلما كان GAP PAD أفضل "يبلل" أو يتوافق مع سطح خشن أو متدرج ، مما يعطي مقاومة أقل بينية
بسبب الفراغات الهوائية والفجوات الهوائية.مواد GAP PAD متوافقة أو متوافقة لأنها تلتصق جيدًا بالسطح.الثغرة
يمكن أن تعمل مواد PAD بشكل مشابه لـ "كوب الشفط" على السطح.
يؤدي هذا إلى انخفاض المقاومة الحرارية الإجمالية للوسادة بين الواجهتين.
س 14: هل تنبعث من المادة أي شيء (على سبيل المثال ، المواد المستخرجة ، إطلاق الغازات)؟
A14: سيليكون GAP PAD و Gap Fillers ، مثل جميع مواد السيليكون اللينة ، يمكن أن يستخرج السيليكون منخفض الوزن الجزيئي.
تمتلك GAP PAD و Gap Filler بعضًا من أقل قيم الاستخراج لمنتجات سد الفجوة القائمة على السيليكون في السوق وإذا
يتطلب التطبيق الحد الأدنى من السيليكون ، راجع خطنا للمواد الخالية من السيليكون.المستند التعريفي التمهيدي حول GAP PAD S-Class و
تتوفر معلومات حول المواد الخالية من السيليكون على موقعنا على الإنترنت.
